Modules Rail DIN

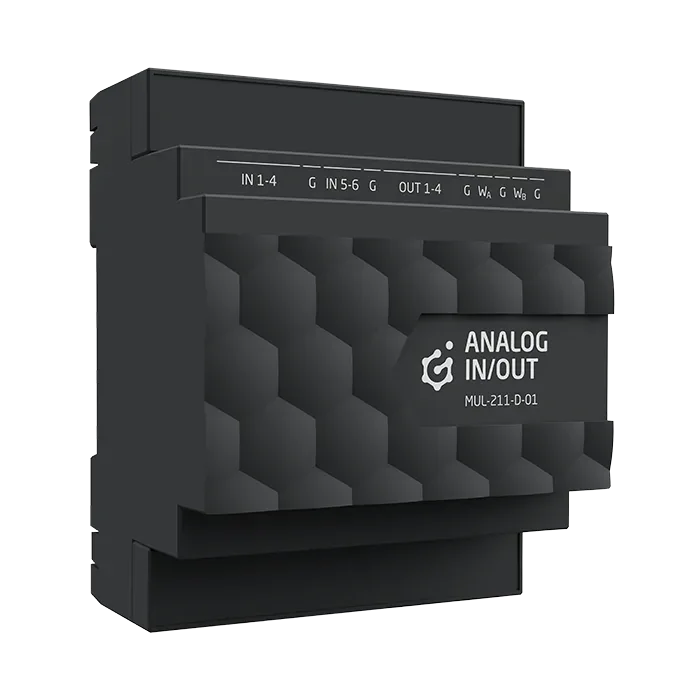

Analog IN/OUT 0-10 V
Le pont vers le monde analogique.
Le module Analog IN/OUT intègre capteurs et équipements pilotés par signal analogique : température, humidité, vitesse du vent, luminosité. Il gère les standards 0-10 V et 0-5 V, les capteurs courant 0-20 mA, ainsi que la technologie 1-Wire. Montage sur rail DIN, raccordement au TF-Bus.
Référence
MUL-211-D-010-10 V1-WireRail DINTF-Bus
Points clés
- Prise en charge des standards analogiques 0-10 V et 0-5 V
- Prise en charge des capteurs de courant 0-20 mA
- Prise en charge de la technologie 1-Wire
Caractéristiques techniques
| Alimentation DC | 24 V |
|---|---|
| Consommation maximale | 0,48 W |
| Courant maximal de l'appareil (à 24 V) | 20 mA |
| Section de câble maximale | 1,5 mm² |
| Tension d'entrée maximale (IN1-4) | 10 Vdc |
| Tension d'entrée maximale (IN5-6) | 5 Vdc |
| Tension de sortie maximale (OUT1-4) | 10 Vdc |
| Nombre maximal de sondes 1-Wire prises en charge | 16 |
| Courant de sortie maximal (OUT1-4) | 10 mA |
| Poids | 105 g |
| Largeur (modules DIN) | 4 |
| Dimensions (H/L/P) | 58/71/90 mm |
| Plage de température de fonctionnement | 0 – 45 °C |
Documents
Fiche technique Domovial PDF · 148,2 Ko · Français Manuel d'utilisation Domovial PDF · 146,8 Ko · Français Fiche technique Grenton (original) PDF · 1,5 Mo · Anglais Manuel d'utilisation Grenton (original) PDF · 1,5 Mo · AnglaisOù il se place
Monté sur rail DIN dans le tableau électrique, raccordé au bus du système.
Ce produit dans votre projet ?
Votre électricien peut l’installer : nous le formons à Grenton et l’accompagnons jusqu’à la mise en service.
